مصدر الليزر	1500 واط	جير ورف	APEX / YYC
رأس القطع	OSPRI	مكونات تعمل بالهواء المضغوط	SMC ، AirTAC
طول موجة الليزر	1070 نانومتر	دقة الموقف المتكرر	≤ ± 0.03 مم
دقة تحديد الموقع	≤ ± 0.05 مم	≤ ± 0.05 مم	≤150 م / دقيقة
السرعة القصوى للمحور ص	≤120 م / دقيقة	السرعة القصوى للمحور Z.	≤65 م / دقيقة
مزود الطاقة	AC380V ± 5٪ 50 هرتز	حجم البعد	11000 * 2500 * 2300 (مم)
إبراز	آلة قطع الأنابيب بالليزر YYC , آلة قطع الأنابيب بالليزر 1500W , آلة قطع الأنبوب بالليزر 120m / min

رقم	اسم	نموذج	ملاحظة
1	سرير	ML-CP-6012D-QX-HW	هيرولاسر
2	نظام التغذية	التغذية اليدوية / التلقائية (اختياري)	هيرولاسر
3	نظام الطمس	تقطيع ثابت وقابل للتعديل	هيرولاسر
4	نظام التحكم العددي	الصداقة	الصين

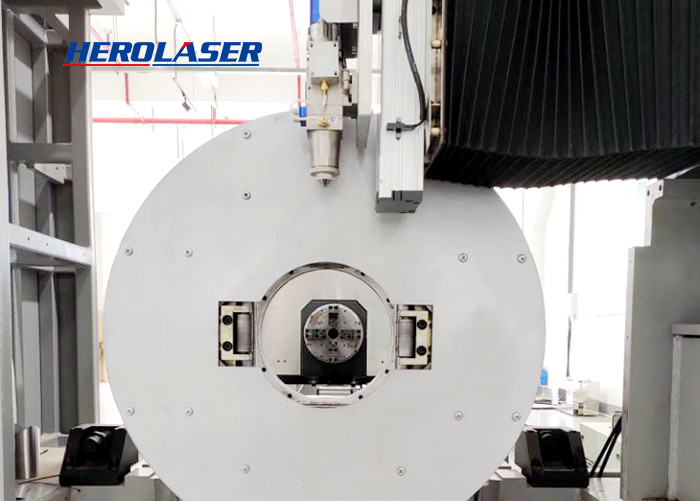

5	تشاك	قياسي مع 2 خراطيش (فك كامل للظرف الأمامي)	الصين
6	نظام مؤازر	فوجي الكتريك	اليابان
7	جير ورف	APEX / YYC	تايوان الصين
8	السكك الحديدية دليل خطي	هيوين	تايوان الصين
9	المخفض	توموجاوا	اليابان
10	مصدر الليزر	3000 واط	الأعلى
11	رأس القطع	OSPRI	الصين
12	آلة تبريد الماء	Teyu	الصين
13	مكونات تعمل بالهواء المضغوط	SMC ، AirTAC	اليابان / تايوان الصين
14	المكونات الكهربائية	شنايدر أو ما يعادلها	فرنسا

رقم	اسم	معامل
1	نموذج	ML-CP-6020D-BP
2	قوة الليزر	3 كيلو واط
3	نطاق لقط تشاك	Φ20mm ~ Φ220mm ، □ 20 ~ □ 150
4	أقصى وزن للأنبوب الواحد	40 كجم / 170 كجم
5	طول التغذية	≤6300mm (تغذية تلقائية)
6	طول الطمس	≤2500mm (الطول قابل للتخصيص)
7	سماكة القطع (المتعلقة بقوة الليزر)	الكربون الصلب 18 مم ； الفولاذ المقاوم للصدأ 8 مم الألومنيوم 6 مم ； النحاس 5 مم ；
8	دقة تحديد الموقع	≤ ± 0.03 مم
9	كرر الدقة	≤ ± 0.02 مم
10	السرعة القصوى للمحور السيني السرعة القصوى للمحور ص السرعة القصوى للمحور Z السرعة القصوى لمحور ب	≤ 100 م / دقيقة ≤ 100 م / دقيقة ≤65 م / دقيقة ≤ 100 دورة في الدقيقة
11	الخمول تسارع الجري	1.0 جرام
12	الطلب على الطاقة	AC220V ± 5٪ / 50 هرتز
13	استهلاك الطاقة	6KW-25KW
14	البعد	11000 * 5200 * 2400 (مم)
15	وزن	حوالي 7800 كجم
16	تنسيق ملف رسومي	DXF

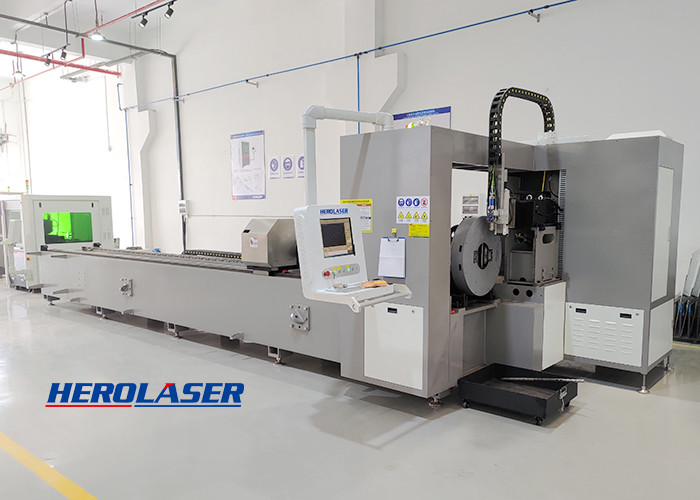

آلة القطع بالليزر لأنابيب التغذية الأوتوماتيكية للمعادن المصنوعة من الفولاذ المقاوم للصدأ والألومنيوم

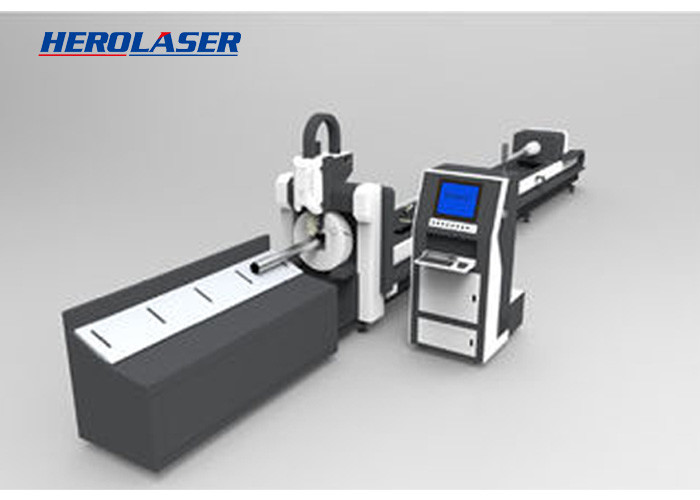

آلة قطع الأنابيب بالليزر YYC
